Релайнинг трубопровода

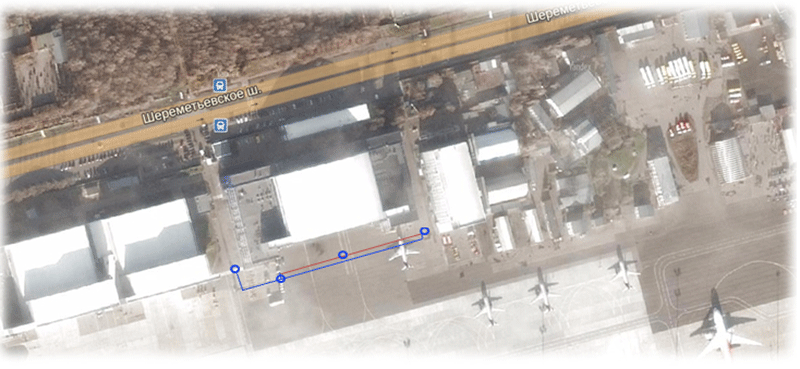

 на примере объекта: «Замена наружных сетей водопровода от камеры 20Б-18 до камеры 20Б-10 (перронная часть Ангара №1) ОАО Аэрофлот»

Летом 2015 года ООО «Аэроинжпроект» выполнял работы по замене сетей водопровода от камеры 20Б-18 до камеры 20Б-10 (перронная часть ангара №1) ОАО «Аэрофлот».

Изначально проектом предусматривалось устройство трубопровода Ø315ПЭ протяженностью около 200м по старой трассе методом статического разрушения существующего трубопровода установкой Grundoburst.

Однако при производстве работ мы столкнулись со следующими сложностями:

    • Существующая стальная труба Ø325мм находится в забутованном бетоном коллекторе из железобетонных тюбингов Ø2000мм.

Вскрытие данного участка было невозможно, так как в противном случае, перекрыв единственный въезд в Ангар, мы бы нарушили нормальную работу Служб обслуживания воздушных судов, что могло привести к колоссальным затратам и увеличению времени производства работ. На техническом совещании с представителями ОАО «Аэрофлот» и Службами аэропорта было принято решение о прокладке трубопровода методом РЕЛАЙНИНГА -это протяжка новой полиэтиленовой трубы Ø280ПЭ внутри старой, нуждающейся в ремонте Ø325ст. При этом старая стальная труба в последующем становится защитным футляром для нового трубопровода.

1

2

3

4

5

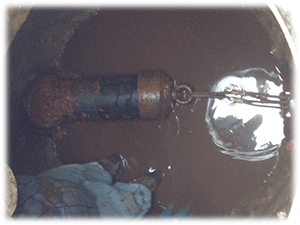

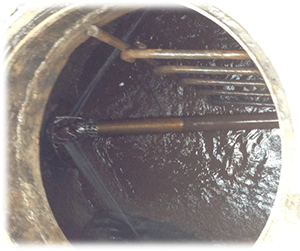

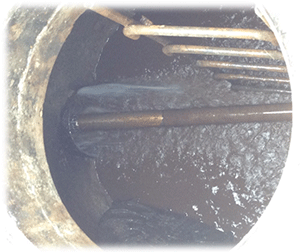

Колодец 20Б-17 С помощью форсунок высокого
давления расширителя также
осуществляется дополнительная
промывка канала
Протаскивание рабочей
трубы 280ПЭ
выполняется установкой
ГНБ Grundodrill 20S
7 6

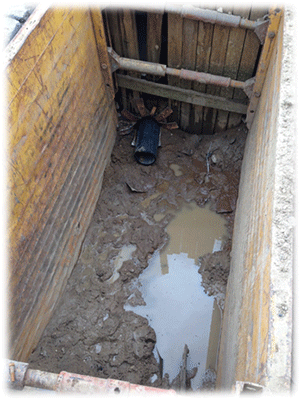

Котлован камеры 20Б-18 ПГ

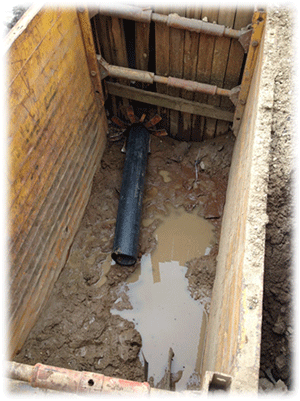

Затягиваемая труба Ø280ПЭ

  • Выполненный участок прокладки трубопровода методом релайнинга заузил существующий проходной диаметр магистрального противопожарного водопровода.

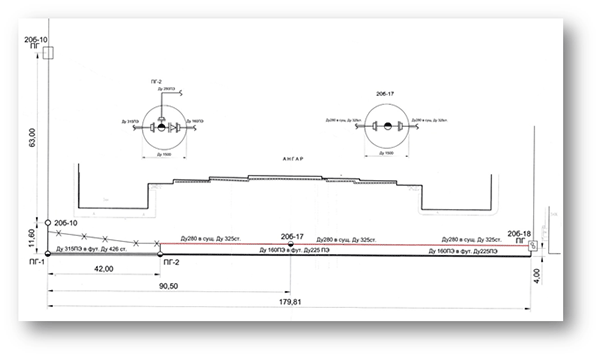

Вновь смонтированный участок «на грани» проходил под расчеты трубопровода по нормам пожарной безопасности, не давая возможности в дальнейшем развивать сеть потребителей. Выходом стало решение прокладки дублирующей линии Ø160 ПЭ в футляре Ø225ПЭ методом ГНБ установкой Grundodrill 20S.

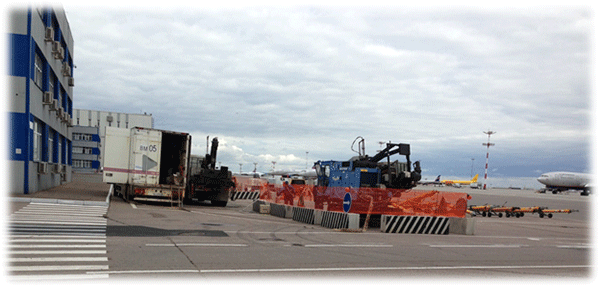

8Итогом наших общих усилий стал прошедший все испытания, промывки и исследования СЭС вновь смонтированный участок противопожарного магистрального водопровода перронной части Ангара №1 ОАО «Аэрофлот».
